Prediksi Soal UN SMK Keahlian Teknik Audio Video TA 2015/2016

UJIAN NASIONAL

TAHUN PELAJARAN 2015/2016

SOAL TEORI  KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan (SMK)

Kompetensi  Keahlian : Teknik Audio Video

Kode : 1174

Alokasi Waktu : 120 Menit (08:00 s.d 10:00)

Bentuk Soal : Pilihan Ganda

Jumlah Soal : 40 Soal

Paket Soal : A

I. Petunjuk Umum

1. Isikan Identitas Anda ke dalam Lembar Jawaban Ujuian Nasioanal (LJUN) yang tersedia dengan menggunakan pensil 2B sesuai petunjuk LJUN
2. Hitamkan bulatan sesuai dengan Kode Soal dan Paket Soal pada LJUN
3. Setiap butir soal mempunyai 5 (lima) pilihan jawaban
4. Periksa dan bacalah soal-soal sebelum Anda menjawab
5. Hitamkan bultan pada satu pilihan jawaban yang paling tepat pada LJUN
6. Laporkan kepada pengawas ujian apabila lembar soal yang kurang jelas, rusak, atau tidak lengkap
7. Tidak diiznkan menggunakan kalkulator, HP, atau alat bantu hitung lainnya
8. Bila diperlukan, lembar soal dapat dicoret-coret
9. Tidak ada pengurangan nilai pada jawaban yang salah
10. Periksalah pekerjaan Anda sebelum diserahkan kepada pengawas ujian

“ SELAMAT & SUKSES “

1. Sebuah resistor 100Ω dialiri arus listrik sebesar 0.5 A, maka besar tegangan resistor tersebut adalah ....

1. 5 Volt
2. 50 Volt
3. 95 Volt
4. 105 Volt
5. 200 Volt

2. Sebuah resistor 100Ω dialiri arus listrik sebesar 0.5 A. Disipasi daya pada resistor tersebut adalah ....

1. 20 W
2. 25 W
3. 30 W
4. 50 W
5. 200 W

3. Sebuah gelombang radio bekerja pada frekuensi 100 MHz, maka panjang gelombang untuk sinyal tersebut adalah ....

1. 300 m
2. 33 m
3. 30 m
4. 3 m
5. 0,3 m

4. Resistpr memiliki kode warna merah-merah-merah-emas. Nilai resistansinya adalah ...

1. 220Ω ±5%
2. 222Ω ±10%
3. 2K2Ω ±5%
4. 2K2Ω ±10%
5. 22KΩ ±5%

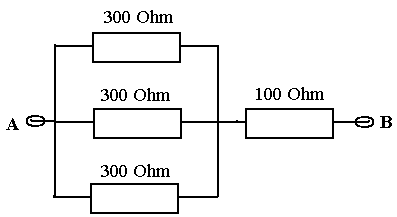

5. Perhatikan gambar berikut ini !

Besarnya resistansi total pada titik A-B adalah ...

1. 1000Ω
2. 400 Ω
3. 300 Ω
4. 200 Ω
5. 100 Ω

6. Diberikan gambar seperti berikut ini !

Nilai kapasitansi dari kapasitor diatas adalah ...

1. 1,2 pF
2. 10 pF
3. 10 pF
4. 102 pF
5. 1 nF

7. Perhatikan gambar berikut !

Kapasitansi total pada titik AB adalah ...

1. 23 nF
2. 22 nF
3. 10 nF
4. 2,2 nF
5. 1 nF

8. Diberikan gambar induktor !

Nilai induktansinya adalah ....

1. 10 H
2. 10 mH
3. 10 µH
4. 1000 H
5. 10.000 H

9. Tegangan barier untuk diode yang terbuat dari bahan silikon adalah ...

1. 0,2 volt
2. 0,3 volt
3. 0,4 volt
4. 0,6 volt
5. 0,9 volt

10. Manakah dari gambar di bawah ini yang merupakan dioda pada bias reverse ...

1. . d.

2. . e.

3. .

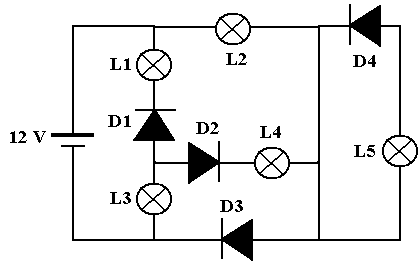

11. Perhatikan gambar berikut !

Lampu dalam kondisi menyala adalah ...

1. L1
2. L2
3. L3
4. L4
5. L5

12. Diberikan gambar rangkaian sebagai berikut !

Tegangan pada Basis Emitor dari rangkaian transistor diatas adalah ...

1. 0 volt
2. 0,3 volt
3. 0,6 volt
4. 12 volt
5. 20 volt

13. Perhatikan gambar dibawah ini !

Gambar konfigurasi diatas adalah penguat ...

1. Common Emiter
2. Common Colector
3. Common Base
4. Common Ground
5. Common Resistor

14. Perhatikan gambar berikut ini !

Agar LED menyala harus diberikan trigger pada ...

1. S1 ON
2. S2 ON
3. S1 dan S2 harus ON
4. S1 dan S2 harus OFF
5. S1 dan S2 bergantian ON

15. Perhatikan gambar di bawah ini !

Berapa besar tegangan dari hasil penunjukan jarum, ketika range batas ukur posisi 250 VDC  adalah ...

1. 22 VDC
2. 22 VAC
3. 28 VDC
4. 100 VDC
5. 110 VDC

16. Perhatikan gambar tampilan layar Osiloscope berikut :

Jika time/dive = 1 m/s, maka besar frekuensi yang ditunjukkan pada layar osiloscope ada adalah ...

1. 25 Hz
2. 50 Hz
3. 100 Hz
4. 250 Hz
5. 500 Hz

17. Alat bantu pengukuran yang digunakan untuk mengamati pola warna pada televisi adalah ...

1. Radio frekuensi generator
2. Audio frekuensi generator
3. Function generator
4. Pattern generator
5. Insulation  generator

18. Untuk mendapatkan daya pancar yang maksimum ada beberapa syarat yang harus dipenuhi, kecuali ...

1. Maching pesawat
2. Posisi antena
3. Jenis pesawat
4. Jenis antena
5. Posisi sistem pemancar

19. Perhatikan gambar dibawah ini !

Jika terjadi kerusakan pada oscilator, maka pengecekan pada gambar di atas dilakukan pad blok nomor ....

1. 1
2. 2
3. 3
4. 4
5. 5

20. Frekuensi broadcasting untuk pemancar radio FM komersial adalah ....

1. 455 kHz – 1450 kHz
2. 33,9 M Hz – 38,9 MHz
3. 88 MHz – 108 MHz
4. 460 MHz –  890 MHz
5. 200 MHz – 500 MHz

21. Peralatan sistem Audio yang berfungsi merubah energi suara menjadi sinyal listrik adalah ...

1. Head
2. Loudspeaker
3. Mikropon
4. Crossover
5. Optic

22. Perhatikan gambar rangkaian inverting OP-AMP di bawah ini !

Berapa penguatan tegangan dari rangkaian OP-AMP diatas adalah ...

1. 10 X
2. – 10 X
3. 15 X
4. – 15 X
5. 100 X

23. Perhatikan gambar dibawah ini !

Pada gambar rangkaian penyearah jembatan ketika A berpolaritas positif dan B brepolaritas negatif maka dioda yang terbias forward secara bersamaan adalah ...

1. D2 dan D4
2. D2 dan D3
3. D3 dan D4
4. D1 dan D3
5. D1 dan D4

24. Komponen elektronika pada catu daya yang berfungsi untuk menyearahkan tegangan AC adalah ...

1. Transformator
2. Resistor
3. Dioda
4. Kapasitor
5. Induktor

25. Perhatikan gambar berikut  ini !

Nilai kebenaran yang tidak sesuai dengan gerbang diatas adalah ...

1. A = 1 ; B = 1 ; F = 1
2. A = 1 ; B = 0 ; F = 0
3. A = 0 ; B = 1 ; F = 0
4. A = 0 ; B = 0 ; F = 0
5. A = 1 ; B = 1 ; F = 0

26. Pehatikan tabel berikut !

INPUT		OUTPUT
A	B	F
0	0	1
0	1	0
1	0	0
1	1	0

Tabel diatas merupakan tabel kebenaran dari ....

1. b. c. d. e.

27. Simbol dari J FET kanal n adalah ....

1. b. c. d. e.

28. Perhatikan gambar dibawah ini !

Gambar ini merupakan simbol untuk ...

1. Trafo CT
2. Trafo OT
3. Trafo dengan inti besi
4. Trafo dengan inti ferit
5. Trafo 3 phase

29. Simbol komponen Silikon Control Rectifier adalah ...

1. d.
2. e.
3.

30. Perhatikan gambar berikut !

Berapakah penguatan daya keseluruhan dari penguat bertingkat tersebut ...

1. Tetap 10 X
2. Tetap 20 X
3. 30 X
4. 200 X
5. 2 X

31. Pernyataan berikut ini adalah yang termasuk uji teknis/spesifikasi pada rangkaian audio amplifier, kecuali ...

1. Tegangan kerja
2. Impedansi input dan output
3. Uji dengar
4. Frekuensi respon
5. Daya rangkaian

32. Ada sebuah amplifier dengan impedansi output 8 Ω dan loudspeaker yang tersedia 4 buah masing-masing 8 Ω. Agar diperoleh daya output maksimal, maka cara pemasangannya adalah ...

1. c. e.

2. d.

33. Perhatikan rangkaian berikut !

Besar tegangan emiter VE jika VBE = 0,6 V adalah ...

1. 5,8 Volt
2. 4,8 Volt
3. 3,8 Volt
4. 1,8 Volt
5. 0,8 Volt

34. Perhatikan gambar rangkaian berikut !

Besarnya tegangan pada basis Q1 adalah ....

1. 10 V
2. 9 V
3. 8 V
4. 2 V
5. 1 V

35. Apabila suara terdengar dari tape recorder bergelombang, penyebabnya disebutkan dibawah ini, kecuali ...

1. Head
2. Motor
3. Press roll
4. Karet (belt)
5. Polly

36. Jika suara tape tidak stabil maka kemungkinan kerusakan terjadi pada bagian ....

1. Mekanik kaset
2. Preamplifier
3. Driver
4. Power
5. Catu daya

37. Jika penerima radio AM tidak dapat menerima siaran dari stasiun pemancar radio, maka kemungkinan kesalahan berada pada ...

1. Penguat RF, oscilator dan mixer
2. Penguat suara dan detektor
3. Penguat depan dan pengaut akhir
4. Penguat IF dan detektor
5. Penguat IF dan penguat akhir

38. Untuk memperbaiki kualitas penerima radio, agar sinyal tidak berubah-ubah (fading) maka diperlukan rangkaian ...

1. Osilator
2. Detektor
3. Penguat akhir
4. Mixer
5. AGC

39. Pada pesawat televisi terjadi pergeseran warna pada gambar, kerusakan terjadi pada ...

1. Rangkaian demodulasi warna
2. Rangkaian ACC
3. Rangkaian pemati warna
4. Rangkaian konvergen
5. Rangkaian tabung gambar

40. Televisi tidak ada suara, tidak ada raster, kemungkinan kerusakan adalah pada ...

1. Penguat video
2. Rangkaian daya, rangkaian horizontal
3. Rangkaian IF
4. Rangkaian HF
5. Rangkaian konvergen
